產品類別：電纜橋架

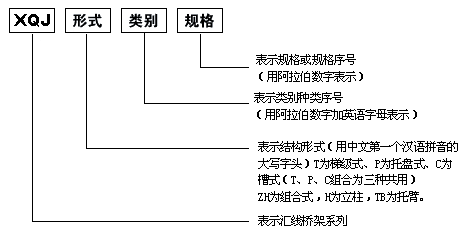

一、電纜橋架型號表示方法

二、電纜橋架的選擇與安裝

（一）適用范圍
    XQJ系列電纜橋架適用于電壓在 10千伏以下的電力電纜，以及控制電纜、照明配線等室內、室外架空電纜溝、遂道的敷設。

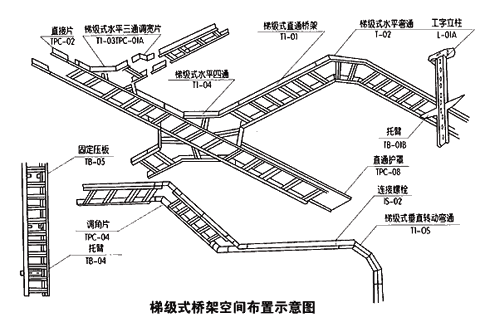

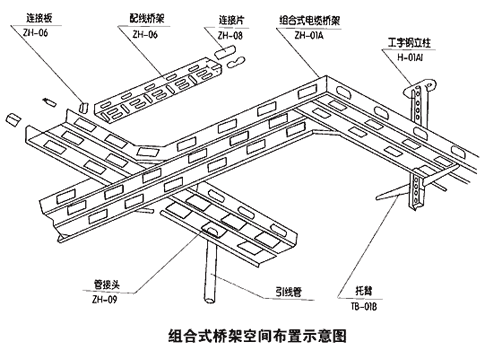

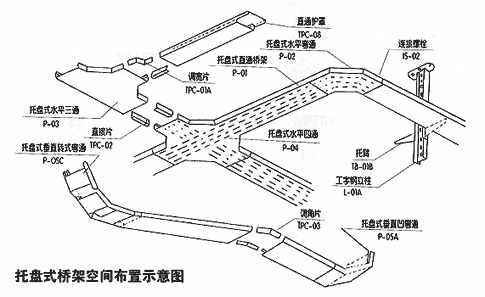

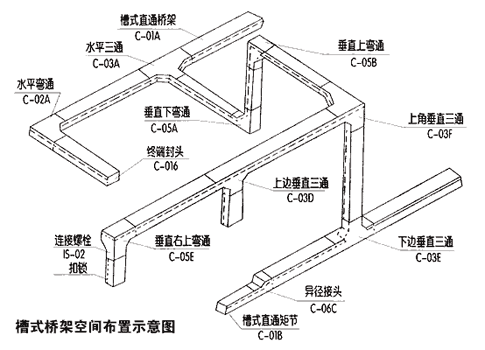

（二）結構特點與安裝
    XQJ系列電纜橋架具有品種全、應用廣、強度大、造價低、施工簡單、配線靈活安裝標準、外形美觀的特點，對您處的技術改進、擴充電纜、維護檢修帶來方便。
    XQJ系列電纜橋架的安裝可因地制宜�？呻S工藝管道架空敷設；樓板，架下吊裝；室內外墻壁．柱壁、遂道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝、大型多層橋架吊裝或立裝時，應盡量采用工字鋼立柱兩側對稱敷設。
    XQJ系列電纜橋架可水平、垂直敷設；可轉角、T字形、十字形分支；可調寬、調高。
（三）電纜在電纜橋架上的層次安排
    1、電纜橋架層次排列弱電流控制電纜在最上層。接著一般控制電纜．低壓動力電纜高壓動力電纜依次往下排列。（見下表）。這種排列有利于屏蔽干擾、電力電纜冷卻、方便于施工。
    2、各層電纜橋架層間距離為：
    控制電纜≥200mm
    動力電纜≥200mm
    機械化敷設電纜≥400mm

（四）電纜橋架尺寸選擇與計算
    電纜橋架的載荷G總的計算
    G總=n1q1+n2q2+n3q3
    式中：q1、q2、q3、……為各電纜每單位長的重量（Kg/m）
          n1、n2、n3、……為相應電纜的根數(shù)
          G應小于電纜橋架的允許載荷
    當電纜橋架在室外或帶護罩時，還應計入水載和風載等因素。

三、 電纜橋架注意事項

    1、DQJ型電纜橋架裝置的最大截荷，支撐間距應小于允許截荷和支撐跨距。
    2、選擇電纜橋架的寬度時應留有一定的備用空位，以便為今后增添電纜用。
    3、當電力電纜和控制電纜較少時，可用一電纜橋架安裝，但中間要用隔板將電力電纜和控制電纜隔開敷設。
    4、匯線橋架水平敷設時，橋架之間的連接頭應盡量設置在跨距的1/4左右處，水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。
    5、電纜橋架裝置應有可靠接地。如利用橋架作為接地干線，應將每層橋架的端部用16mm2軟銅線聯(lián)接（并聯(lián)）起來與總接地干線相通。長距離的電纜橋架每隔30－50米接地一次。
    6、電纜橋架裝置除需屏蔽保護罩外，在室外安裝時應在其頂層加保護罩，防止日曬、雨淋。
對如需焊接安裝時，焊件四周的焊縫厚度不得小于母體的厚度，焊口必須防腐處理
